HEC-C11系列
发布时间:2012/4/23   |    点击次数:1069

 电器特性:

规格型号
HEC4000-C11
HEC5000-C11
HEC6000-C11
HEC7500-C11
HEC9000-C11
HEC10000-C11
额定电流
4000A
5000A
6000A
7500A
9000A
10000A
输出电压
4V5V
输出精度
±1%
失调电压
±20mV
磁滞误差
±10mV
温度漂移
0.03%/℃
反应时间
10μS di/dt=50A/μS
供电电源
±12V±15V ±5%
消耗电流
20mA
绝缘电压
6KV AC 50Hz 1分钟
使用温度
-10℃ +80℃
贮存温度
-25℃ +85℃

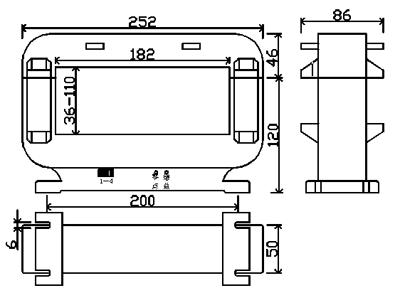

外形结构及安装图:

接线方法:
1、+15V 2、Vout 3、0V 4、-15V
当原边电流沿传感器箭头方向流动时,在输出端获得同相电压。

应用特性:

用于测量直流、交流及脉冲电流,原、副边之间高度绝缘。外壳符合UL94-V0标准。开合式结构安装方便。穿孔结构,无插入损耗。

应用领域:

变频器、电源装置、通信电源、UPS电源、电焊机
