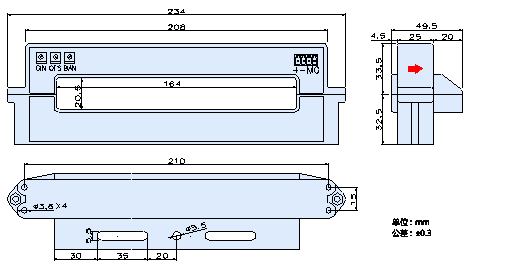

外形结构及安装图：

接线方法：
1、+15V 2、-15V 3、Vout 4、0V
当原边电流沿传感器箭头方向流动时，在输出端获得同相电压。

应用特性：

用于测量直流电流，原、副边之间高度绝缘。外壳符合UL94-V0标准。母排或盘式安装均可。体积小、重量轻、耗电省，穿孔无插入损耗。

应用领域：

电源装置、配电装置、通信电源

注意事项

传感器上的零点调整端和增益调整端在产品出厂前已经按额定电流值调整好，用户勿须再做调整。当原边电流沿传感器箭头方向流动时，在输出端获得同相电压。二次仪表或终端控制电路输入RL阻抗应≤10KΩ。产品接线请严格按照本使用说明书进行，若接线错误，将可能损坏传感器。
