HEC-E6系列
发布时间:2013/3/26   |    点击次数:2238

电器特性:

规格型号
HEC300-E6
HEC600-E6
HEC800-E6
HEC1000-E6
HEC1200-E6
额定电流
300A
600A
800A
1000A
1200A
线性范围
1.2倍额定电流
输出电压
4V5V (可选电流输出 020mA420mA
输出精度
±1%
失调电压
±30mV
磁滞误差
±15mV
温度漂移
0.05%/℃
反应时间
15μS di/dt=50A/μS
供电电源
±12V±15V ±5%
消耗电流
25mA
绝缘电压
3KV AC 50Hz 1分钟
使用温度
-10℃ +80℃
贮存温度
-25℃ +85℃

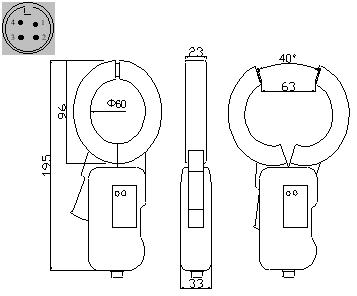

外形结构及安装图:

传感器使用说明

一、端子的接线:
1.+ 电源正极 2.- 电源负极 3.M 输出 4.G 地

二、箭头的方向示为:输入的电流方向。

三、增益调节器:出厂前已按额定值校准,勿须调节。

四、零点调节器:在线排电流为0时,微调零点调节器,使输出值为0。

应用特性

用于测量直流、交流及脉冲电流,原、副边之间高度绝缘。外壳符合UL94-V0标准。钳式结构使用方便。耗电省,穿孔结构,无插入损耗。
注:当电流母线填满原边穿孔时,获得******的测量精度。
