HEC-E1系列
发布时间:2012/7/25   |    点击次数:2403

 电器特性:

规格型号
HEC50-E1
HEC100-E1
HEC200-E1
HEC300-E1
HEC400-E1
HEC500-E1
HEC600-E1
额定电流
50A
100A
200A
300A
400A
500A
600A
线性范围
100A
180A
600A
900A
输出电压
4V5V
线 性 度
±0.5%
±1%
失调电压
±20mV
磁滞误差
±10mV
温度漂移
0.025%/℃
反应时间
7μS di/dt=50A/μS
供电电源
±12V±15V ±5%
消耗电流
18mA
绝缘电压
3KV AC 50Hz 1分钟
使用温度
-10℃ +80℃
贮存温度
-25℃ +85℃

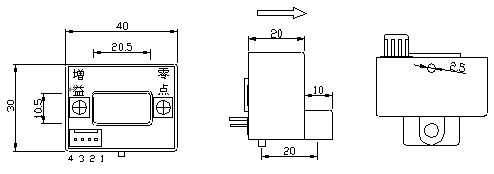

外形结构及安装图:

接线方法:
1、+15V 2、-15V 3、Vout 4、0V
当原边电流沿传感器箭头方向流动时,在输出端获得同相电压。


应用特性:

用于测量直流、交流及脉冲电流,原、副边之间高度绝缘。外壳符合UL94-V0标准。
母排安装或盘式安装均可。体积小、重量轻、耗电省,穿孔结构,无插入损耗。

应用领域:

变频器、电源装置、通信电源、UPS电源、电焊机
