HEC-A8系列
发布时间:2013/5/30   |    点击次数:2038

电器特性:

规格型号
HEC100-A8
HEC200-A8
HEC300-A8
HEC400-A8
额定电流
100A
200A
300A
400A
线性范围
300A
400A
500A
600A
输出电压
4V5V
输出精度
±1%
失调电压
±20mV
磁滞误差
±15mV
温度漂移
0.03%/℃
0.025%/℃
反应时间
<7μS di/dt=50A/μS
供电电源
±12V±15V ±5%
消耗电流
18mA
绝缘电压
3KV AC 50Hz 1分钟
使用温度
-10℃ +80℃
贮存温度
-25℃ +85℃

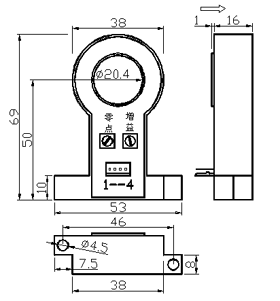

 外形结构及安装图:

接线方法:
1、+15V 2、-15V
3、Vout 4、0V
当原边电流沿传感器箭头方向流动时,在输出端获得同相电压。

应用特性:

用于测量直流、交流及脉冲电流,原、副边之间高度绝缘。外壳符合UL94-V0标准。体积小、重量轻、耗电省,穿孔结构,无插入损耗。

应用领域:

变频器、电源装置、通信电源、UPS电源、电焊机
